Ficha Técnica

Local: Fortaleza/CE

Inicio do projeto: 2008

Área de intervenção: 230.000 m2

Área construída: 155.000 m2 (estádio); 200.000 m2 (centro olímpico)

Investimento estimado: R$ 518 milhões

Arquitetura: Vigliecca & Associados (escritório) - Hector Vigliecca, Luciene Quel, Ronald Fiedler, Neli Shimizu, Paulo Eduardo de Serra (autores)

A obra

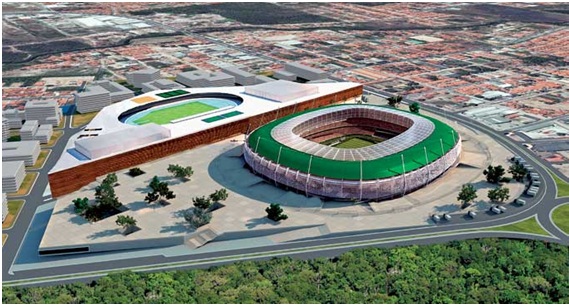

A reforma pretende revitalizar o bairro do Passaré (Fortaleza), receber uma das semifinais da copa, ampliar a rede de transporte público, criar mecanismos de atração do investimento privado por meio de um complexo olímpico e um centro de compras.

O estádio foi construído em torno de 1960, ao passar do tempo ele foi sendo reformado, respeitando a idéia inicial de ter uma praça monumental. Nesta nova reforma (Iniciada em dezembro de 2010) ele recebe uma estrutura composta por cobertura e uma fachada que cobre a antiga estrutura de concreto. Integra um conjunto de 60 pórticos metálicos de 27 m de altura, pré-fabricados com tubos de aço, tesouras treliçadas metálicas com 2,20 m de altura e 57 m de comprimento e cobertura independente, mas conectada à estrutura de concreto.

Para suportar os 60 m em balanço (sem pilares de apoio) da cobertura, foram usados tirantes metálicos, que forma a cobertura propriamente dita em três elementos principais como a telha de aço do tipo sanduíche, membrana de borracha com costura de termofusão (que permite até 300% de alongamento), e outra membrana composta por telhas em policarbonato.

Os pórticos treliçados que cobrem a estrutura antiga de concreto têm bases articuladas no nível das lajes e conexão horizontal nos gigantes de concreto do estádio. Eles são curvados e funcionam como molas, conectados à arquibancada. Já os novos pórticos terão dupla função que será suportar a cobertura e amortecer a arquibancada durante a movimentação da torcida.

Desses pórticos, saem às tesouras treliçadas principais, com 57 m de comprimento, que são estabilizadas por tirantes tensionados no topo dos pórticos. Entre as tesouras treliçadas principais, existem as treliças secundárias e as terças de apoio do sistema de cobertura. Os 57 m de balanço (sem pilar de apoio) exigiram nova estrutura para suportá-los e isso criou outro grande desafio, uma vez que a estrutura de concreto original do edifício foi projetada com parâmetros de desempenho e de segurança divergentes dos padrões atuais.

O Castelão começou a receber as primeiras tesouras treliçadas. Seguindo os planos, à instalação dos 60 pilares de sustentação se seguiu ao lançamento de 30 jogos da nova estrutura, o peso das peças, montadas no vão de balanço de 50 m, podem chegar a 28 t. Na sequência, foram instaladas as telhas.

A telha de aço utilizada na construção traz em seu miolo placas de isolante termo acústico com aproximadamente 50 mm, o que confere estanqueidade aos elementos. Essa telha fornecerá a resistência mecânica para as ações dos ventos. O uso de lajes do tipo steel deck foi a solução encontrada pelos projetistas para construir o estacionamento do estádio em tempo hábil. O sistema consiste de uma chapa de aço galvanizado dobrada em formato trapezoidal e que recebe uma capa de concreto. Essa solução de steel deck, pelos materiais utilizados e processo diferenciado de construção, acaba saindo mais cara do que uma estrutura de concreto tradicional, mas é mais simples e rápido, além de contribuir para limpeza e redução de desperdícios.

Plantas e Cortes

Resumo dos materiais usados

- 60 pórticos metálicos de 27 m de altura, pré-fabricados com tubos de aço, para sustentar a cobertura;

- Cobertura com cargas distribuídas entre apoio do solo e estrutura de concreto;

- Tesouras treliçadas feitas com o mesmo material dos pórticos, com 2,20 m de altura e 57 m de comprimento;

- Tirantes metálicos para suportar a cobertura com 60 m em balanço (sem pilares de apoio);

- Telha de aço do tipo sanduíche, com miolo formado por placas de isolante termoacústico de cerca de 50 mm;

- Membrana de borracha com costura de termofusão que permite até 300% de alongamento;

- Membrana composta por telhas em policarbonato;

- Estrutura capaz de suportar ventos de até 110 km por hora;

- Componentes em aço carbono com pintura epóxi e poliuretano, resistente à maresia.

A praça de acesso é uma grande plataforma horizontal que possui 57 mil m2 e sua maior parte é dedicada ao estacionamento coberto para 1.900 veículos. As outras partes são escritórios, restaurante, auditório, almoxarifado de material esportivo.

A esquina aguda, como mostra a figura acima, induz as pessoas a entrar no edifício. A planta possui 2 andares e um formato triangular, onde sua fachada é envidraçada, permitindo a entrada de iluminação natural, com brises metálicos que controlam a incidência dessa iluminação.

Assim como no estacionamento, essa parte da base da praça foi construída com colunas metálicas e lajes do tipo steel deck.

Plantas e Cortes

3. Auditório

A topografia influenciou no processo de construção:

Histórico da estrutura

As primeiras estruturas com aplicação comercial surgiram por volta dos anos 30, com o surgimento da empresa alemã MERO, a pioneira, cujos trabalhos produtivos foram desenvolvidos pelo Dr. Meringenhausen, seu fundador. Anos mais tarde, já na década de 60, tanto na Europa quanto nos Estados Unidos, surgiram outras empresas semelhantes, consolidando firmemente os respectivos mercados do uso desse sistema construtivo. (http://pt.scribd.com/doc/74653565/trabalho-sobre-trelicas1)

Em virtude de uma revolução do sistema construtivo ocorrente no modernismo especialmente durante o movimento da escola de Chicago muitos foram os sistemas estruturais pensados e desenvolvidos de formas a substituir a estrutura unânime da época, por uma mais divisível composta por partes que se encaixa e criam uma estética, mas leve.

A estrutura constituída por pórticos treliçados e cabos de nossa obra é uma revolução tecnológica com base nesses conceitos ganhando através do desenvolvimento contemporâneo uma comunicação mas ousada e estável.
